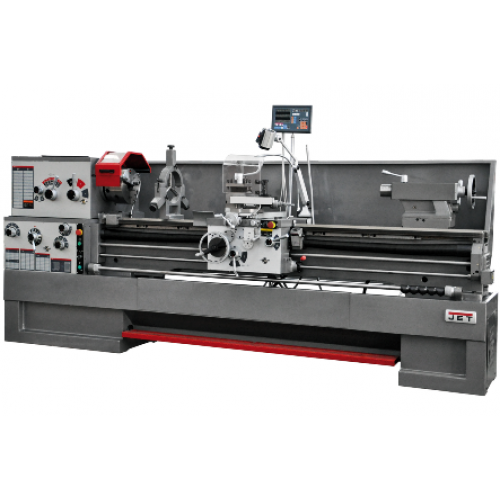

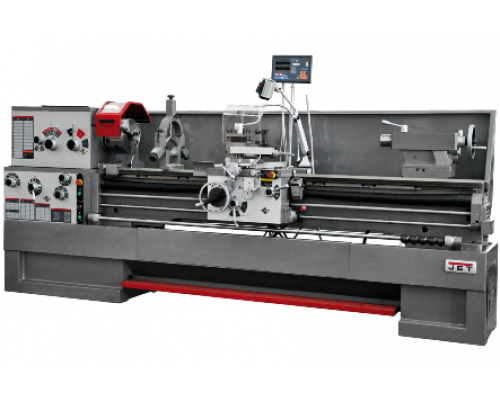

GH-1860ZX DRO RFS Токарно-винторезный станок серии ZX
Модель: GH-1860ZX DRO RFS
Наличие: Есть в наличии
Наличие: Есть в наличии
Цена: цена по запросу
Количество:
- или -
в закладки
сравнение
сравнение
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Автоматическая подача продольного и поперечного суппорта
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Ускоренное продольное перемещение суппорта для моделей с RFS
Комплектация:
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5

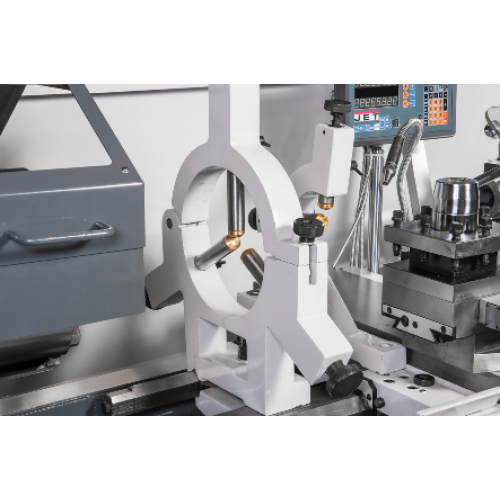

- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем

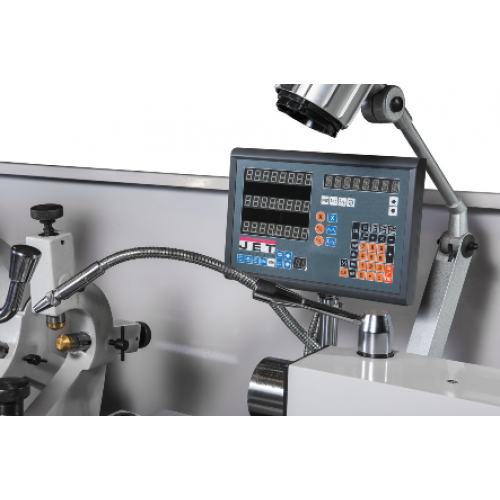

- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Лимб для нарезания резьбы
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
Спецификация:
| Модель | GH-1860ZX DRO RFS |
| Артикул 380 В | 50000751T |
| Диаметр обточки над станиной | 460 мм |
| Макс. диаметр вращения, gap (съёмный мостик) | 698 мм |
| Диаметр обточки над поперечным суппортом | 280 мм |
| Длина съёмного мостика | 310 мм |
| Расстояние между центрами | 1524 мм |
| Частота вращения шпинделя, 12 | 25 - 1800 об/мин |
| Конус шпинделя | МK-7 (МK-5) |
| Присоединение шпинделя, Саmlоск | D1-8 (DIN 55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача, 122 | 0,038 - 2,3 мм/об |
| Поперечная подача, 122 | 0,015 - 0,9 мм/об |
| Метрическая резьба, 24 | 0,5 - 20 мм |
| Дюймовая резьба, 61 | 72" - 1 5/8" TPI |
| Модульная резьба, 20 | 0,25 - 10 МP |
| Питчевая резьба, 45 | 96 - 3 1/4 DP |
| Макс. размер резца | 25 х 25 мм |
| Ход поперечного суппорта | 228 мм |
| Ход верхнего суппорта | 130 мм |
|
Ускоренное продольное перемещение суппорта (RFS) |
5 м/мин |

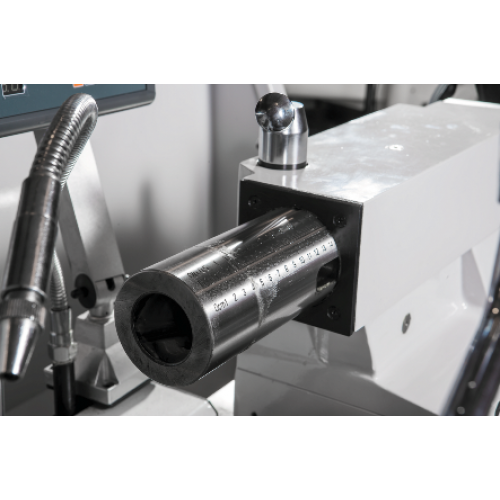

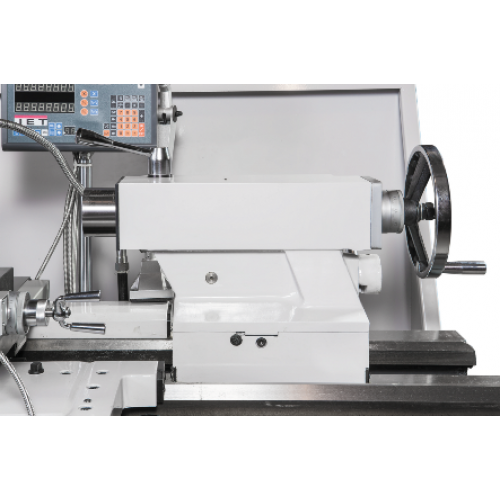

| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки | 124 мм |
| Рабочий диаметр неподвижного люнета | 12 - 178 мм |
| Рабочий диаметр подвижного люнета | 15 - 90 мм |
| Расстояние между направляющими | 340 мм |
| Выходная мощность | 5,6 кВт / S1 100% |
| Потребляемая мощность | 8,8 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 2960 х 1016 х 1241 мм |
| Масса | 2628 кг |
